PRZEZNACZENIE:
- do metalowych i drewnianych ścianek konstrukcyjnych
- do ścianek systemowych Geberit Duofix
- do montażu w ściankach instalacyjnych o częściowej wysokości lub wysokości pomieszczenia
- do montażu w ściankach działowych na wysokość pomieszczenia
- do wysokości warstw podłogi 0–25 cm
- do misek wiszących
- do ukrytego przyłącza elektrycznego za miską ustępową
- nie nadaje się do zestawów przeciwpożarowych dla elementu montażowego Geberit Duofix do wiszących misek WC lub zamknięć przeciwpożarowych do kolan spłukujących i kolan przyłączeniowych
CHARAKTERYSTYKA:
- seria 2025
- statyczna rama samonośna, zabezpieczona przed korozją powłoką malowaną proszkowo

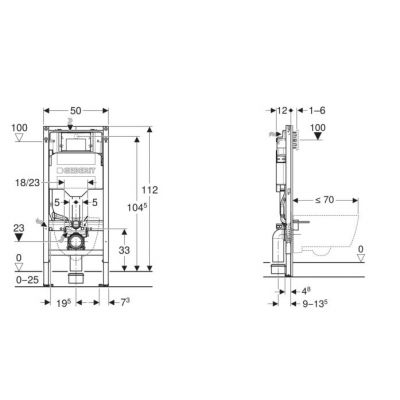

- rama do wiszących misek WC o wymiarach przyłączeniowych zgodnych z normą EN 33 i wysunięciu do 70 cm
- z wysuwaną blachą do bocznego mocowania nad elementem na profilach metalowych lub drewnianych bądź na elementach konstrukcyjnych Geberit Duofix
- alternatywna pozycja mocowania wspornika dystansowego
- obrotowe stopy, odpowiednie do montażu w profilach U UW 50 i UW 75
- stopy można zamontować w szynie systemowej Geberit Duofix bez użycia narzędzi, bez dodatkowych komponentów
- ocynkowane nogi montażowe, zabezpieczone przed korozją, antypoślizgowe
- kolano przyłączeniowe z możliwością montażu na różnych głębokościach bez użycia narzędzi, zakres regulacji 45 mm
- spłuczka podtynkowa Geberit Sigma 12 cm, z izolacją przeciwroszeniową
- do uruchamiania z przodu, nadaje się do spłukiwania jednoilościowego, dwudzielnego i spłukiwania z funkcją "stop"
- w przypadku ustawień fabrycznych ponowne spłukiwanie możliwe natychmiast
- prace montażowe i serwisowe przy spłuczce podtynkowej bez użycia narzędzi
- przyłącze wody z tyłu lub na górze na środku
- obudowa ochronna otworu rewizyjnego z możliwością skrócenia, chroni przed wilgocią i zabrudzeniami
- z peszlem ochronnym do dopływu dla toalet myjących Geberit AquaClean i do przewodu przyłączeniowego
- przygotowany do instalacji zasilacza 12 V za miską ustępową
DANE TECHNICZNE:
- ciśnienie 10–1000 kPa
- maks. temperatura wody 25 °C
- ustawienia fabryczne ilości wody spłukującej 6 / 3 l
- zakres regulacji spłukiwania dużą ilością wody 4 / 4.5 / 6 / 7.5 l
- zakres regulacji spłukiwania małą ilością wody 2–4 l
- przepływ przy 3 bar 0.16 l/s
- minimalne ciśnienie przepływu 10 kPa
- przepływ obliczeniowy 0.09 l/s
- materiał Stal
ZAKRES DOSTAWY:
- przyłącze wody R 1/2", typu MasterFix i MeplaFix, ze zintegrowanym zaworem kątowym i pokrętłem
- obudowa ochronna otworu rewizyjnego
- zestaw przyłączeniowy do WC, ø 90 mm
- kolano przyłączeniowe 90° z PE-HD, ø 90 mm
- kielich przejściowy z PE-HD, ø 90 / 110 mm
- power & Connect Box, z półką pośrednią z zaciskiem
- peszel ochronny o długości 0,32 m, do podłączania Geberit AquaClean

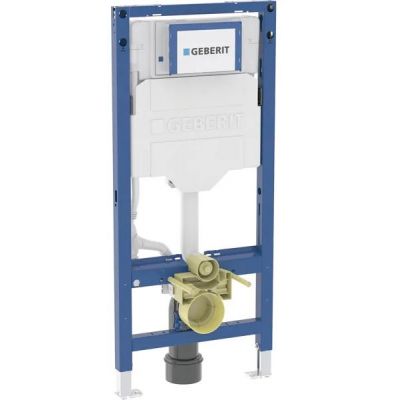

- strona 1 Stelaż podtynkowy Geberit Duofix do wiszących misek WC, 112 cm, ze spłuczką podtynkową Sigma 12 cm i Power & Connect Box
- obudowa ochronna do Power & Connect Box
- materiały mocujące i ochronne
